CMM Daten importieren

Importieren von gemessenen Werten in den Prüfbericht

Während beim Stempeln der Zeichnung die Sollwerte ausgelesen werden (Nennmaß inkl. Toleranzen), können mit der neuen Funktion „CMM CSV importieren“ diese durch die gemessenen Ist-Werte ergänzt werden. Dadurch ist innerhalb von CAD QS ein Soll-Ist-Vergleich möglich.

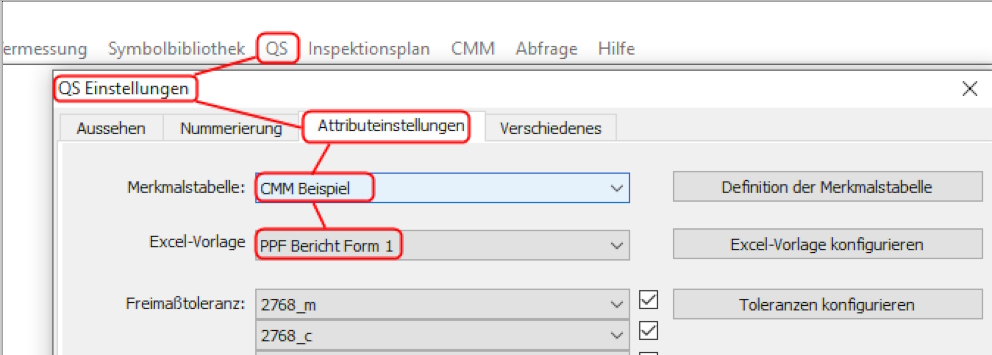

1. Starten Sie CAD QS 2026 und öffnen Sie eine Zeichnung, die noch keine Stempelung enthält.

2. So sollte die CSV-Import-Datei aussehen: Stempelnummer - Trennzeichen - Wert
   Dezimaltrennzeichen kann ein Punkt “.“ oder ein Komma “,“ sein.
   Ist das Dezimaltrennzeichen ein Komma muss dann zwischen der Stempel-Nummer und dem gemessenen Wert ein Semikolon “;“ als Trennzeichen stehen.

3. Führen Sie CMM > Import CSV aus und wählen sie die entsprechende CSV-Datei aus.

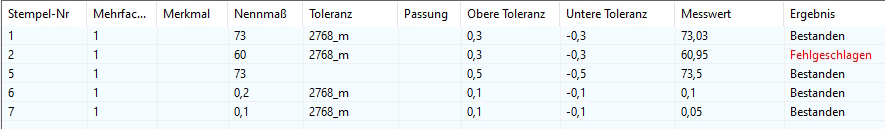

4. Die Liste im Datenfenster unterhalb der Zeichnung kann auch in ein Excel-Prüfprotokoll ausgegeben werden.
